一片晶圓成本3萬美元，報告稱2nm芯片制造成本增加50%快訊
而 IBS 預估蘋果 3nm 芯片的成本為 50 美元，相比 3nm 工藝其成本增加 50%，如果蘋果 A17 Pro 芯片尺寸按照 105mm^2 計算。
12 月 23 日消息，對于半導體器件制造商來說，維持摩爾定律變得越來越困難和昂貴。International Business Strategies 分析師近日發布報告，稱制造商過渡到 2nm 工藝后，相比 3nm 工藝其成本增加 50%，導致每片 2nm 晶圓的成本為 3 萬美元（備注：當前約 21.4 萬元人民幣）。
IBS 預估，一家月產能 5 萬片晶圓的 2nm 晶圓廠（WSPM）成本約為 280 億美元，而建設相同產能的 3nm 晶圓廠，預估為 200 億美元。
晶圓廠增加的成本，主要原因是 EUV 光刻工具數量的增加，大幅提高了每片晶圓和每塊芯片的成本，而這些成本自然地會轉嫁給消費者。

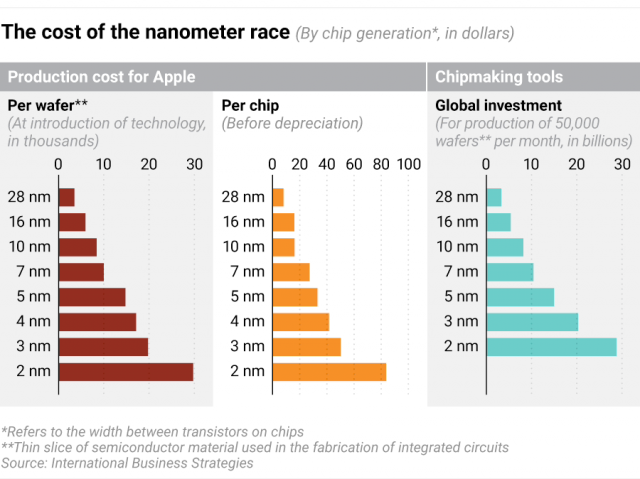

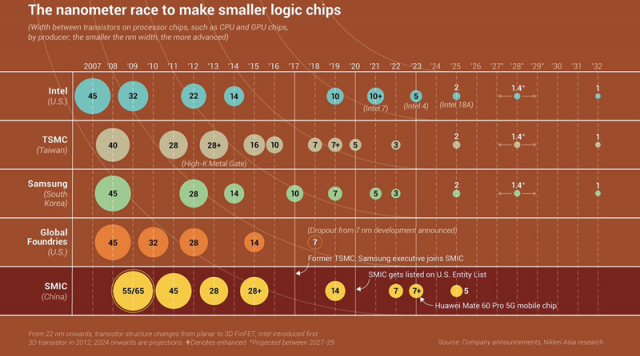

根據臺積電目前公布的路線圖，計劃在 2025-2026 年期間引入 N2 工藝，而一片 300mm 的 2nm 晶圓，蘋果需要支付大約 3 萬美元的費用，而 N3 工藝晶圓，費用預估為 2 萬美元。
Arete Research 估計，蘋果最新的智能手機 A17 Pro 片上系統芯片的芯片尺寸在 100mm^2 到 110mm^2 之間，這與該公司上一代 A15 （107.7mm^2 ） 和 A16 的芯片尺寸一致（比 A15 大約 5%，因此，大約 113mm^2 ）SoC。
如果蘋果 A17 Pro 芯片尺寸按照 105mm^2 計算，那么一個 300 毫米晶圓可以切出 586 個，如果按照理論上的 100% 良率計算，每塊芯片成本大約 34 美元，如果按照 85% 良率計算，成本大約為 40 美元。
而 IBS 預估蘋果 3nm 芯片的成本為 50 美元，2nm 的“蘋果芯片”的成本將提到 85 美元。
粗略計算下，以每片晶圓 3 萬美元，85% 良率計算，單個 105mm^2 芯片的成本為 60 美元。
